El siguiente circuito, nos será util, a la hora de testear la reparacion de nuestro control remoto.
Los materiales que necesitamos son faciles de conseguir y muy baratos.
Materiales:
1 Micro switch (lo pueden sacar del frente de algun gabinete de PC sin unso)
1 LED
1 Bateria de 9 Volt
1 Clip para bateria de 9V
1 Fototransistor (puede ser un 276-0145)
1 Plaqueta universal
1 Resistencia de 330 ohm
1 Banda elastica
Soldador y Estaño
En primer lugar vamos a marcar el area a recortar de la placa universal.
(En realidad, puede fabricarse en una placa mucho mas chica)
Procedemos a recortar la placa con el alicate

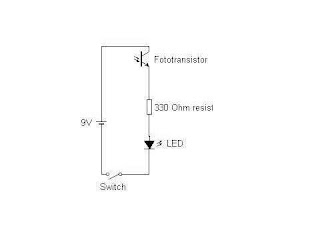

El circuito que debemos armar sobre la placa es muy sencillo, el esquema es el siguiente:

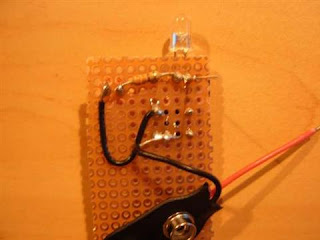

Soldamos el fototransistor, el LED y la resistencia de la siguiente manera:
Soldamos a continuacion, el negativo del clip para la bateria de 9V...
...y luego el positivo.
Luego, aseguramos con una banda elastica, la bateria con la placa.
Para verificar el funcionamiento, mantendremos pulsado el micro switch de nuestro circuito, mientras pulsamos un boton del control remoto, el cual estara apuntando al fototransistor de nuestro detector. Si todo esta bien, y el control remoto esta funcionando correctamente, al detectar nuestra placa la señal infrarroja del control remoto, encendera el LED:
Y eso es todo!Saludos!
