Cortadora de Poliestireno Expandido (Telgopor)



Cuando eramos pequeños, existia un artilugio llamado SEGELIN.

Este nos permitia cortar telgopor, de manera correcta y asi tener imagenes o figuras de este material.

Cortar telgopor, con una cuchilla, cutter u otro elemento cortante, puede convertirse en una tarea compleja, ya que este material, esta compuesto de miles de "bolitas", las cuales se desgranaran al intentar hacer el corte.

El cortador de telgopor que les traemos, trabaja con calor, cortando el material casi a la perfeccion.

Vamos a fabricar dos modelos, uno "de mesa" y otro "manual".

Para ambos casos, las medidas y cantidades de madera, estaran sujetas a cada diseño.

Los elementos que necesitamos son:

- Alambre de Nicrom (este sera el que tome temperatura y corte el telgopor)
- Pitones en caso del cortador de mesa y tornillos con tuerca para el manual
- Madera para los soportes
- Cables
- 1 Dimmer (este regulador de tension, permitira regular tambien la temperatura del Nicrom)
- Fichas Banana macho y hembra (nos permitiran conectar y desconectar ambos cortadores)
- Ficha de conexion a 220v
- 1 Transformador 220V/12V
- Caja de madera para guardar conexiones (cortador de mesa)
- Escuadras metalicas (para mantener el cortador de mesa en forma recta)

ATENCION: El armado de este dispositivo, debe estar supervisado por un mayor.

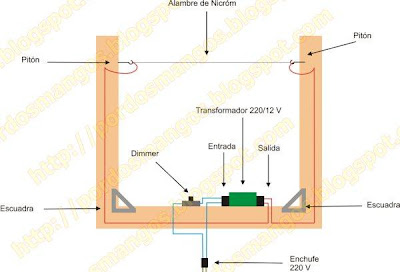

Primero veamos el plano de armado del cortador de mesa:




Como vemos en el esquema, se armo una estructura de madera, afirmandola con 2 escuadras metalicas.

En la parte superior, se tenso un alambre de Nicrom, el cual se ha ajustado a dos pintones previamente enroscados en la madera.

La salida de estos pitones, iran directamente a la salida del transformador, que se encuentra en nuestra caja.

Dentro de esta caja, tambien encontraremos un dispositivo llamado "dimmer" el cual conectaremos "en serie" a la entrada del transformador y nos permitira regular la tension (y esta tension, regulara tambien la temperatura del alambre de Nicrom).

Para recortar el telgopor, solo hace falta que tome contacto con el alambre de Nicrom, y hacerlo pasar sobre el, para que realice un corte perfecto (dependiendo de nuestro pulso).

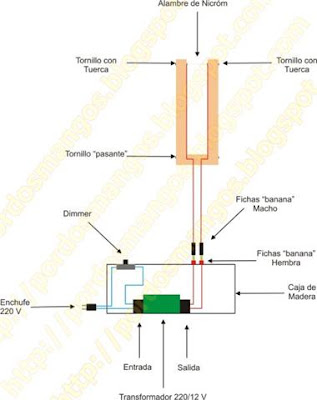

Pasemos al cortador de mano:



Este es similar al anterior, salvo que tiene proporciones menores, el cual nos permitira realizar cortes menores y mas precisios, pudiendo "entrar" donde el cortador de mesa "no entra".

La caja de conexiones y circuito es exactamente la misma.

Si vamos a realizar trabajos cortando telgopor, nos convendra tener ambos cortadores.

Con el de mesa, cortaremos las partes mas grandes y con el de mano, daremos forma. Por ello se han utilizado fichas banana tanto macho como hembra, para poder conectar y desconectar el cortador que necesitemos.

Recuerden siempre tener apagado el cortador, a la hora de cambiar de herramienta.

Les recomendamos, agreguar un interruptor antes del cortador y un neon, que nos senalice cuando esta encendido.

Eso es todo!

Hasta la proxima!
